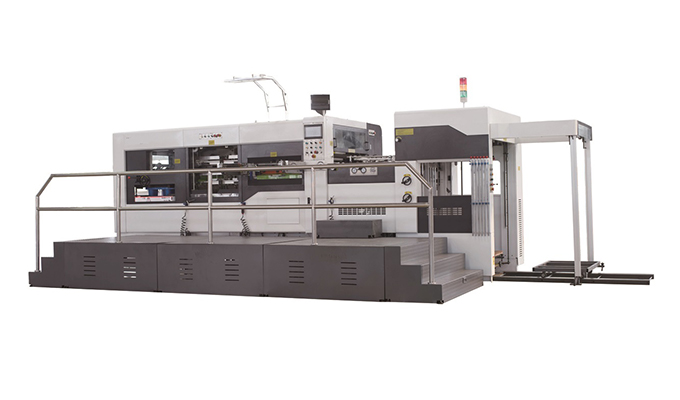

Troqueladora automática de cama plana
Nuestra troqueladora automática de cama plana se ha convertido en una solución indispensable para expertos fabricantes de cartón. Esta máquina de troquelar es ideal para la producción de cajas de cartón alta calidad con múltiples colores y formas. Esta troqueladora está equipada con un sofisticado sistema servo y un sistema de alimentación nopresurizado que garantizan una operación de máxima precisión. Nuestra máquina troqueladora automática se ofrece con un moderno sistema de control interno que facilita en gran medida su uso y reduce al mínimo la tasa de error operativa.
Componentes y propiedades
- Posicionamiento Esta troqueladora automática cuenta con una guía frontal de operación basculante que genera un mínimo impacto en el borde del papel y mantienen con precisión el posicionamiento de la pieza de trabajo. También cuenta con interruptores de precisión para una precisa colocación y elevada reducción de residuos.
- Componentes de la troqueladora Todos los componentes de esta troqueladora están fabricados con materiales de primera calidad y larga vida útil. Ofrece una elevada precisión de corte y una excelente automatización.
- Colector de papel La unidad automática de recolección de papel aliena el papel apilado y realiza un conteo de la cantidad de láminas de papel / cartón disponibles. Cuando supera la cantidad programada se detiene automáticamente y activa una alarma de alerta.
- Controlador eléctrico Esta troqueladora está controlada con un dispositivo PLC con un interfaz digital de manejo sencillo. Facilita las correcciones operativas.
- Sistema de lubricación Esta maquina para cartón incorpora un sistema del ubircación para el accionamiento principal y un sistema de lubricación programado.
Parámetros técnicos
| Modelo | ||
| Tipo de troqueladora | Troqueladora de cama plana (Parte baja móvil y parte superior fija) | |
| Dimensiones máx. del papel de transmisión | 1100x 780mm | |
| Dimensiones mín. del papel de transmisión | 400x 370mm | |
| Dimensiones máx. de troquelado | 1090x 770mm | |
| Dimensiones mín. del componente de sujeción | 5 mm | |
| Presión máx. de troquelado | 300N/cm² | |
| Procesado de papel | Plancha de marfil | 0.1- 2 mm |
| Plancha corrugada | ≦ 5 mm | |
| Precisión de la troqueladora | ±0.1mm | |
| Velocidad máx. de troquelado | 6 500 láminas/h | |
| Altura máx. de la pila de alimentación | 1100mm (superior al nivel) | |
| Altura mín. de la pila de alimentación | 1100mm (superior al nivel) | |
| Potencia total | 1 7 kw | |
| Peso total | 1 7 T | |
| Dimensiones generales | 7650x2100x2100mm (No incluye el pedal) | |
Piezas principales, materiales y disposición de las aplicaciones
| No. | Item | Modelo | Marca | Observaciones |
| 1 | Corona helicoidal | |
||
| 2 | Eje curvo | |
Enfriamiento de alta frecuencia | |
| 3 | Polo / Poste | |
Templado, alta frecuencia y triuturado | |
| 4 | Plataforma | |
Fundición de arena | |
| 5 | Tipo de caja | Doble reforzamiento | ||
| 6 | Placa de acero | |
Dazhi,Hubei | Dureza ： HRC50-55 |
| 7 | Pinza de fijación | Duraluminio | ||
| 8 | Cadena de transmisión | |
Renold, Reino Unido | |
| 9 | Embrague neumático | Yuyi, Italia | ||
| 10 | Frecuencia | Fuji | ||
| 11 | PLC | Vigor, Taiwán | ||
| 12 | Interfaz hombre-máquina | Samkoon | ||
| 13 | Motor principal | |
Alemania | |
| 14 | Motor de recolección de alimentación de papel | Wanxin, Taiwán | ||
| 15 | Perno de soporte | |
Corea del Sur | |
| 16 | Válvula magnética | |
Taiwán | |
| 17 | Botones | Schneider | ||
| 18 | Relé | Schneider | ||
| 19 | Contactor | Fuji | ||
| 20 | Interruptor optoelectrónico | Omron | ||
| 21 | Interruptor dependiente | Omron | ||
| 22 | Bomba de aceite | WLP, Taiwán | ||
| 23 | Interruptor fibra óptica | Preco, Taiwán |
